تفاصيل المنتج:
شروط الدفع والشحن:
|
| نموذج: | KL-M74D | قياسي أو غير قياسي: | اساسي |
|---|---|---|---|
| الكلمات الرئيسية: | نوع برجمان M74D ختم ميكانيكي | بحجم: | 14-100 مم |
| HS رمز: | 8484200090 | درجة الحرارة: | -20--180 ℃ |
| ختم: | كربون ، كذا ، Ssic ، TC | ختم ثانوي: | NBR ، EPDM ، |
| الربيع والأجزاء المعدنية: | SS304، SS316 | مكان المنشأ: | Zhangjiagang ، الصين (البر الرئيسي) |
| الرصيد: | غير متوازن | اكتب: | وجه مزدوج ختم الربيع متعددة |
| إبراز: | ,,mechanical seals for pumps |
||

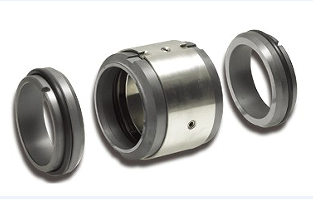

KL-M74D ختم ميكانيكي مزدوج بنابض مزدوج يحل محل Burgmann M74D
استبدال برجمان M74-D ، تصميم الربيع متعددة.
M74D لها تصميم حلقة المضخة التي تسمى M74F-D.
درجة الحرارة: -20-180 ℃
السرعة: 20 م / ث
الضغط: 15 بار
الحجم القياسي: 14-100 مم
حلقة الختم: SUS ، سيارة ، Sic ، TC.
الختم الثانوي: NBR ، EPDM ، إلخ.
النابض والأجزاء المعدنية: 304 ، 316 ، HAST.C
| الحجم / القياس | د 3 | د 2 | د 1 | د 1 | لام 1 | لام 2 | لام 3 | لام | م |
| 14 | 25 | 21 | 25 | 3 | 25.0 | 10.0 | 17.5 | / | م 5 |
| 16 | 27 | 23 | 27 | 3 | 25.0 | 10.0 | 17.5 | / | م 5 |
| 18 | 33 | 27 | 33 | 3 | 26.0 | 11.5 | 19.5 | 38 | م 5 |
| 20 | 35 | 29 | 35 | 3 | 26.0 | 11.5 | 19.5 | 38 | م 5 |
| 22 | 37 | 31 | 37 | 3 | 26.0 | 11.5 | 19.5 | 38 | م 5 |
| 24 | 39 | 33 | 39 | 3 | 28.5 | 11.5 | 19.5 | 38 | م 5 |
| 25 | 40 | 34 | 40 | 3 | 28.5 | 11.5 | 19.5 | 38 | م 5 |
| 28 | 43 | 37 | 43 | 3 | 31.0 | 11.5 | 19.5 | 39 | م 6 |
| 30 | 45 | 39 | 45 | 3 | 31.0 | 11.5 | 19.5 | 39 | م 6 |
| 32 | 47 | 42 | 48 | 3 | 31.0 | 11.5 | 19.5 | 39 | م 6 |
| 33 | 48 | 42 | 48 | 3 | 31.0 | 11.5 | 19.5 | 39 | م 6 |
| 35 | 50 | 44 | 50 | 3 | 31.0 | 11.5 | 19.5 | 39 | م 6 |
| 38 | 55 | 49 | 56 | 4 | 31.0 | 14.0 | 22.0 | 41 | م 6 |
| 40 | 57 | 51 | 58 | 4 | 31.0 | 14.0 | 22.0 | 42 | م 6 |
| 43 | 60 | 54 | 61 | 4 | 31.0 | 14.0 | 22.0 | 42 | م 6 |
| 45 | 62 | 56 | 63 | 4 | 31.0 | 14.0 | 22.0 | 42 | م 6 |
| 48 | 65 | 59 | 66 | 4 | 31.0 | 14.0 | 22.0 | 42 | م 6 |
| 50 | 67 | 62 | 70 | 4 | 32.5 | 15.0 | 23.0 | 43 | م 6 |
| 53 | 70 | 65 | 73 | 4 | 32.5 | 15.0 | 23.0 | 43 | م 6 |
| 55 | 72 | 67 | 75 | 4 | 32.5 | 15.0 | 23.0 | 43 | م 6 |
| 58 | 79 | 70 | 78 | 4 | 37.5 | 15.0 | 23.0 | 56 | م 8 |
| 60 | 81 | 72 | 80 | 4 | 37.5 | 15.0 | 23.0 | 56 | م 8 |
| 63 | 84 | 75 | 83 | 4 | 37.5 | 15.0 | 23.0 | 55 | م 8 |
| 65 | 86 | 77 | 85 | 4 | 37.5 | 15.0 | 23.0 | 55 | م 8 |
| 68 | 89 | 81 | 90 | 4 | 34.5 | 18.0 | 26.0 | 55 | م 8 |
| 70 | 91 | 83 | 92 | 4 | 42.0 | 18.0 | 26.0 | 56 | م 8 |
| 75 | 99 | 88 | 97 | 4 | 42.0 | 18.0 | 26.0 | 56 | م 8 |
| 80 | 104 | 95 | 105 | 4 | 41.8 | 18.2 | 26.2 | 56 | م 8 |
| 85 | 109 | 100 | 110 | 4 | 41.8 | 18.2 | 26.2 | 56 | م 8 |
| 90 | 114 | 105 | 115 | 4 | 46.8 | 18.2 | 26.2 | 56 | م 8 |
| 95 | 119 | 110 | 120 | 4 | 47.8 | 17.2 | 25.2 | 56 | م 8 |
| 100 | 124 | 115 | 125 | 4 | 47.8 | 17.2 | 25.2 | 56 | م 8 |
موعد التسليم:
1. إذا كانت المنتجات لدينا في المتجر ، سوف نرسلها في اسرع وقت ممكن بعد تلقي الدفع.
2. إذا كانت المنتجات التي تم تخصيصها ، فسوف نكمل الإنتاج في غضون فترة زمنية محددة ، وإرساله في المرة الأولى. توصيل:
3. أيضا يمكننا أن نرسل من قبل حساب التسليم الخاص بك إذا كنت تريد.
4. لدينا مجموعة متنوعة من الطرق لإرسال البضائع ، وعادة ما تكون DHL ، فيديكس ، TNT ، UPS طرق طبيعية. إذا كنت بحاجة إلى استخدام ناقل ، يُرجى إعلامنا مسبقًا.
جولة في المعمل:
نحن أيضا نوفر خدمة الإصلاح:
التعبئة:
مراقبة الجودة: D D فحص وفحص المواد ؛ اختبار بصري مسطح ؛ اختبار التسرب
تحديد وتطبيق اتجاهات الأختام الميكانيكية
1) حدد الختم الميكانيكي المناسب لمطابقة المواد وفقًا لظروف العمل ومعدات الماكينة المضيفة.
2) يجب أن يكون انحراف التمثيل الشعاعي لعمود (غطاء العمود) للسداد الميكانيكي المركب 0.04 مم كحد أقصى
في حين لا تزيد قيمة الحركة المحورية للدوار عن 0.1 مم.
3) غطاء الختم (أو غطاء العمود) للحلقة الثابتة للأختام الميكانيكية المثبتة ، الدرجة الرأسية للختم
يجب أن يكون الوجه 0.04 مم كحد أقصى.
4) عند تركيب الأختام الميكانيكية ، يكون العمود (غلاف العمود) ، وغرفة الختم ، ووجه الختم ، وكذلك الختم الميكانيكي
يجب تنظيفها من أجل الاحتفاظ بها من أي وسيط إلى جزء مانع للتسرب.
5) عند نقل متوسط درجة حرارة عالية أو منخفضة ، مع وسيط سهل الحريق ، سهل للانفجار.
يجب إحالة معايير الختم الميكانيكية ذات الصلة لاتخاذ التدابير المناسبة مثل التبريد ، والشطف ، والتبريد
الترشيح.
6) يجب اختيار تزييت اللامع عند تثبيت الختم الميكانيكي
يجب ضمان الختم لتعليمات التقسيط.
7) قبل بدء تشغيل الماكينة ، يجب أن تكون الحجرة محكمة الغلق بمتوسط جيد ومشحم جيدًا.
مما قد يؤدي إلى تلف ضيق الهواء ممنوع منعا باتا.
يشمل منتجنا أختام دافع الربيع ، الأختام الميكانيكية الخوار المطاطية ، الأختام الميكانيكية الخوار PTFE ، الأختام المعدنية الخوار ، أختام الخرطوشة ، أختام الخلاط والمحرض ، أختام الغاز الجاف. والسيراميك والمطاط والفولاذ المقاوم للصدأ.
منتجاتنا تستخدم على نطاق واسع في البترول والكيمياء والمصفاة وصناعة الورق والمواد الغذائية والأدوية والمنسوجات والطاقة والبحرية ...
