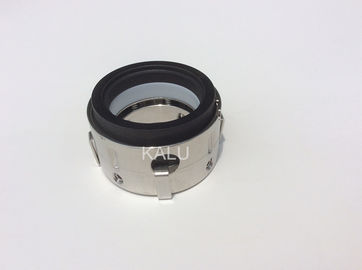

KL-9 John Crane Type 9/109 الأختام الميكانيكية PTFE Wedge Seal Multi Spring
تفاصيل المنتج
| قياسي أو غير قياسي: | اساسي | بحجم: | 14-100 مم |
|---|---|---|---|
| الكلمات الرئيسية: | جون كرين نوع 9/109 ختم ميكانيكي | HS رمز: | 8484200090 |
| نموذج: | اكتب 9 | درجة الحرارة: | -40-250 ℃ |
| ختم: | سيارة ، كذا ، Ssic ، SUS ، TC | ختم ثانوي: | ptfe |
| الربيع والأجزاء المعدنية: | 304 ، 316 ، HAST.C | مكان المنشأ: | Zhangjiagang ، الصين (البر الرئيسي) |
| الرصيد: | متوازن | ||
| إبراز |
mechanical seal replacement,mechanical seals for pumps |
||
وصف المنتج
KL-9 PTFE إسفين ختم تصميم متعدد الربيع ، استبدل John Crane type 9،109، AES M01، Roten 90، Sterling 290، Vulcan 1609، ختم غير متوازن
وصف الهيكل
استبدال ختم جون كرين من النوع 9 ، تصميم نابض متعدد ، ختم غير متوازن.
متوفر في درجات الحرارة القصوى والتطبيقات الكيميائية ، وتجهيز الأغذية ، والخدمات البحرية ، والنووية ، والنفط البحري والتكرير ، ومعالجة البتروكيماويات ، والأدوية ، وتوليد الطاقة ، ولب الورق والورق ، والمياه العادمة ، وصناعات تحلية المياه.
نطاق التشغيل:
درجة الحرارة: -40-250 ℃
السرعة: 15 م / ث
الضغط: 12 بار
الحجم القياسي: 0.5 "- 4"
مواد:
حلقة الختم: سيارة ، Sic ، Ssic ، سيراميك ، TC
الختم الثانوي: NBR ، EPDM ، إلخ.
النابض والأجزاء المعدنية: 304 ، 316 ، HAST.C
المميزات:
غير متوازن
زنبرك متعدد
ثنائي الاتجاه
إسفين PTFE ديناميكي
| الحجم / بوصة | د | د 3 | د 6 | د 7 | لام 3 | L4 |
| 0.500 | 12.7 | 26.70 | 13.4 | 25.40 | 20.62 | 7.9 |
| 0.625 | 15.8 | 30.66 | 16.6 | 31.75 | 19.05 | 10.3 |
| 0.750 | 19.0 | 33.83 | 19.7 | 34.93 | 22.23 | 10.3 |
| 0.875 | 22.2 | 37.00 | 22.9 | 38.10 | 23.80 | 10.3 |
| 1.000 | 25.4 | 40.10 | 26.1 | 41.28 | 25.40 | 11.1 |
| 1.125 | 28.5 | 43.36 | 29.3 | 44.45 | 26.97 | 11.1 |
| 1.250 | 31.7 | 48.13 | 32.4 | 47.63 | 26.97 | 11.1 |
| 1.375 | 34.9 | 51.30 | 35.6 | 50.80 | 28.58 | 11.1 |
| 1.500 | 38.1 | 54.48 | 38.8 | 53.98 | 28.58 | 11.1 |
| 1.625 | 41.2 | 60.83 | 42.4 | 60.33 | 34.93 | 12.7 |
| 1.750 | 44.4 | 64.00 | 45.5 | 63.50 | 34.93 | 12.7 |
| 1.875 | 47.6 | 65.58 | 48.7 | 66.68 | 34.93 | 12.7 |
| 2.000 | 50.8 | 70.36 | 51.9 | 69.85 | 34.93 | 12.7 |
| 2.125 | 53.9 | 76.70 | 55.0 | 76.20 | 42.85 | 14.3 |
| 2.250 | 57.1 | 79.88 | 58.2 | 79.38 | 42.85 | 14.3 |
| 2.375 | 60.3 | 83.06 | 61.4 | 82.55 | 42.85 | 14.3 |
| 2.500 | 63.5 | 86.23 | 64.6 | 85.73 | 42.85 | 14.3 |
| 2.625 | 66.6 | 89.40 | 67.7 | 85.73 | 42.85 | 15.9 |
| 2.750 | 69.8 | 92.58 | 70.9 | 88.90 | 42.85 | 15.9 |
| 2.875 | 73.0 | 95.76 | 74.1 | 95.25 | 42.85 | 15.9 |
| 3.000 | 76.2 | 97.33 | 77.3 | 98.43 | 42.85 | 15.9 |
| 3.125 | 79.3 | 100.50 | 80.5 | 101.60 | 42.85 | 19.8 |
| 3.250 | 82.5 | 105.28 | 83.6 | 104.78 | 42.85 | 19.8 |
| 3.375 | 85.7 | 108.46 | 86.8 | 107.95 | 42.85 | 19.8 |
| 3.500 | 88.9 | 111.63 | 90.0 | 111.13 | 42.85 | 19.8 |
| 3.625 | 92.0 | 114.80 | 93.1 | 114.30 | 42.85 | 19.8 |
| 3.750 | 95.2 | 117.98 | 96.3 | 117.48 | 42.85 | 19.8 |
| 3.875 | 98.4 | 121.16 | 99.5 | 120.65 | 42.85 | 19.8 |
| 4.000 | 101.6 | 124.33 | 102.7 | 123.83 | 42.85 | 19.8 |
توصيل:
1. إذا كانت المنتجات لدينا في المتجر ، سوف نرسلها في اسرع وقت ممكن بعد تلقي الدفع.
2. إذا كانت المنتجات التي تم تخصيصها ، فسوف نكمل الإنتاج في غضون فترة زمنية محددة ، وإرساله في المرة الأولى.
3. أيضا يمكننا أن نرسل من قبل حساب التسليم الخاص بك إذا كنت تريد.
4. لدينا مجموعة متنوعة من الطرق لإرسال البضائع ، وعادة ما تكون DHL ، فيديكس ، TNT ، UPS طرق طبيعية. إذا كنت تحتاج إلى استخدام ناقل ، يُرجى إعلامنا مسبقًا.
جولة في المعمل:
نحن أيضا نوفر خدمة الإصلاح:
التعبئة:
تحديد وتطبيق اتجاهات الأختام الميكانيكية
1) حدد الختم الميكانيكي المناسب لمطابقة المواد وفقًا لظروف العمل ومعدات الماكينة المضيفة.
2) يجب أن يكون انحراف التمثيل الشعاعي لعمود (غطاء العمود) للسداد الميكانيكي المركب 0.04 مم كحد أقصى
في حين لا تزيد قيمة الحركة المحورية للدوار عن 0.1 مم.
3) غطاء الختم (أو غطاء العمود) للحلقة الثابتة للأختام الميكانيكية المثبتة ، الدرجة الرأسية للختم
يجب أن يكون الوجه 0.04 مم كحد أقصى.
4) عند تركيب الأختام الميكانيكية ، يكون العمود (غلاف العمود) ، وغرفة الختم ، ووجه الختم ، وكذلك الختم الميكانيكي
يجب تنظيفها من أجل الاحتفاظ بها من أي وسيط إلى جزء مانع للتسرب.
5) عند نقل متوسط درجة حرارة عالية أو منخفضة ، مع وسيط سهل الحريق ، سهل للانفجار.
يجب إحالة معايير الختم الميكانيكية ذات الصلة لاتخاذ التدابير المناسبة مثل التبريد ، والشطف ، والتبريد
الترشيح.
6) يجب اختيار تزييت اللامع عند تثبيت الختم الميكانيكي
يجب ضمان الختم لتعليمات التقسيط.
7) قبل بدء تشغيل الماكينة ، يجب أن تكون الحجرة محكمة الغلق بمتوسط جيد ومشحم جيدًا.
مما قد يؤدي إلى تلف ضيق الهواء ممنوع منعا باتا.
يشمل منتجنا أختام دافع الربيع ، الأختام الميكانيكية الخوار المطاطية ، الأختام الميكانيكية الخوار PTFE ، الأختام المعدنية الخوار ، أختام الخرطوشة ، أختام الخلاط والمحرض ، أختام الغاز الجاف. - سيراميك - مطاط - ستنلس ستيل.
منتجاتنا تستخدم على نطاق واسع في البترول والكيمياء والمصفاة وصناعة الورق والمواد الغذائية والأدوية والمنسوجات والطاقة والبحرية ...
أي أسئلة ، يرجى الاتصال بنا بحرية. نحن دائما هنا من أجلك!
